最近中文字幕完整版免费,又粗又硬又大又爽免费视频播放,一本色道久久东京热,伊人久久精品中文字幕,亚洲一卡2卡3卡4卡乱码

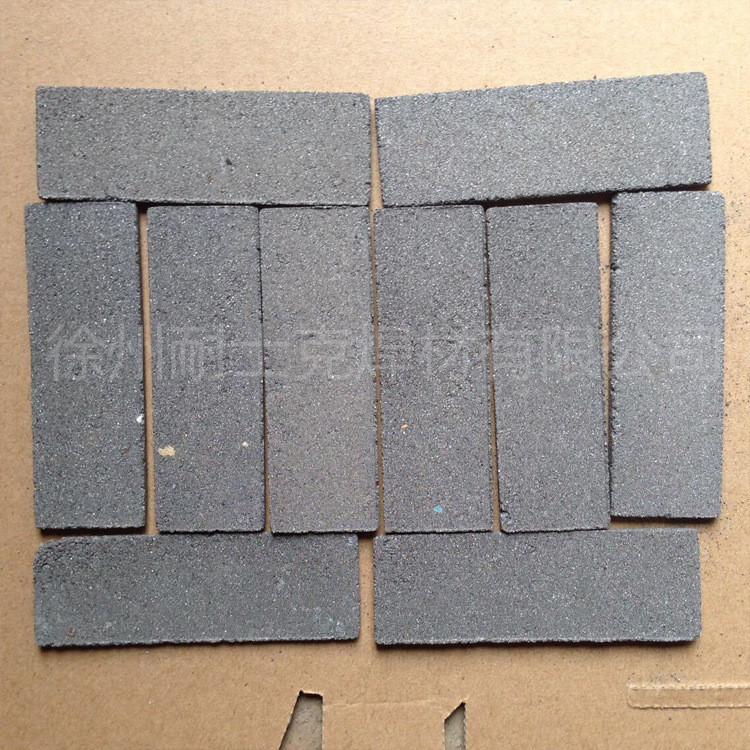

D-65K耐磨合金粉塊                                                                      D-65K耐磨合金粉塊一般采用碳弧焊工藝，電源為陡降外特性的直流弧焊機(jī)或交流弧焊機(jī)，直流焊時(shí)采用正接，即電極接負(fù)極，電極為高強(qiáng)度光譜純石墨棒，規(guī)格為直徑10mm、12mm、14mm、長(zhǎng)400mm，使用前端頭磨成錐形，錐高約為直徑的2倍。                                                          堆焊規(guī)范如下：每塊粉塊的堆焊時(shí)間：(90×30×3 mm)50-60秒                                         D-65K耐磨合金粉塊碳弧堆焊的操作：

粉塊碳弧堆焊采用接觸式引弧，只要碳棒具有一定的錐度，電弧燃燒是穩(wěn)定的。稍有經(jīng)驗(yàn)的焊工略加練習(xí)便可掌握，多數(shù)焊工在開(kāi)始掌握這種方法時(shí)，大都存在一個(gè)共同的弊病，即把電弧壓的太低，電弧過(guò)低的缺點(diǎn)是:

1、極尖端易接觸金屬，致使不斷地造成瞬間短路，使電弧不穩(wěn)，影響堆焊層的平整度。

2、由于不斷的造成短路，使碳棒損耗加快，費(fèi)用增高。

3、碳弧堆焊的正確操作方法是：在空間位置允許的情況下，碳棒盡量垂直于工件，并且一經(jīng)起弧整個(gè)焊接過(guò)程應(yīng)保持一定的電弧長(zhǎng)度，一般為3-8 mm。

操作過(guò)程如下：

1、引弧：堆焊粉塊碳棒不可以在粉塊上直接引弧;目的是：a、避免碳棒觸動(dòng)粉塊使其移動(dòng)位置。b、避免起焊處層與基體間過(guò)渡不圓滑。為此，應(yīng)在距離粉塊端頭2-3 mm處的母材上引弧，之后立即將電弧引至粉塊邊緣，使碳弧籠罩基體三分之二，籠罩粉塊三分之一的位置，然后作橫向擺動(dòng)，開(kāi)始起焊。

2、擺動(dòng)方法：起焊后，碳弧沿粉塊作橫向擺動(dòng)，擺動(dòng)方法有兩種：方形擺動(dòng)及鋸齒形擺動(dòng)。實(shí)踐證明，后者較好，因?yàn)榉叫螖[動(dòng)焊速慢，稀釋率增大，降低焊層硬度;鋸齒形擺動(dòng)焊速較快，故基體熔化較少，稀釋率降低，從而有利于保證焊層的設(shè)計(jì)性能。

3、擺動(dòng)幅度：為了使耐磨層合理的覆蓋基體表面，在堆焊D-65K粉塊時(shí)，擺幅等于粉塊寬度，擺的幅度是否一致，直接影響焊層質(zhì)量和零部件的使用效果，以60×20×3 .5mm粉塊為例，焊后的覆蓋面積應(yīng)為(60-70)×(27-30)平方毫米。

4、堆焊速度：堆焊速度是決定堆焊質(zhì)量的主要關(guān)鍵，它包括橫擺焊速和前進(jìn)焊速。這兩個(gè)速度的配合必須一致。

5、橫擺焊速，也就是橫向擺動(dòng)速度，這個(gè)速度要掌握合適。太慢，基體熔化多，焊層增加，表面出現(xiàn)黑皮和皺褶，降低性能;太快，可造成與基體結(jié)合不牢，焊層表面呈現(xiàn)渣坑，對(duì)堆焊質(zhì)量均不利。因此，正確的橫向擺動(dòng)速度應(yīng)是保證基體不過(guò)燒(稀釋率不增高)的前提下，使合金元素得到較充分的熔化和反應(yīng)。

6、前進(jìn)焊速，其太快或太慢所產(chǎn)生的后果與橫擺速度是一樣的。前進(jìn)焊速的快慢，應(yīng)視橫擺焊速粉塊的熔化情況，通常是看粉塊在電弧的作用下能否形成一個(gè)較好的熔池形狀，良好的熔池形狀的形成，要靠?jī)蓚�(gè)速度的配合得當(dāng)。在整個(gè)過(guò)程中如能保持一個(gè)良好的熔池形狀，既保證熔池邊界清楚又使表面上的漂動(dòng)，渣剛一漂動(dòng)碳弧就移動(dòng)，說(shuō)明堆焊速度是合適的，就能得到光滑平整的優(yōu)質(zhì)堆焊層。一般，堆焊電流300A左右，粉塊規(guī)格為90×30×3 mm，則堆焊時(shí)間為1分鐘左右，此時(shí)焊層稀釋率約50%，組織為共晶，外觀顏色呈灰白色或黃綠色。

7、收弧:收弧和起焊同樣重要，焊層兩端均需平滑過(guò)渡。為此，收弧時(shí)要注意兩個(gè)要點(diǎn)：1)為了避收弧端產(chǎn)殘留熔滴及高低不平現(xiàn)象，收弧不可過(guò)早，需待塊熔盡。2)為使收弧端與基體平滑過(guò)渡，收弧也不可太晚，免得收弧處弧坑太深，影響產(chǎn)品質(zhì)量。較正確的收弧方法通常是：待粉塊熔盡時(shí)立即將電弧拉長(zhǎng)，利用電弧的低溫區(qū)給熔池加以整形，使焊層與基體間過(guò)渡平滑。

8、注意事項(xiàng)：

     1、堆焊層存在裂紋，一般與堆焊焊道長(zhǎng)度方向垂直。當(dāng)磨粒介質(zhì)為高度運(yùn)動(dòng)的粒子時(shí)，應(yīng)使裂紋方向與其垂直。

2、當(dāng)焊速過(guò)快，焊層表面易形成渣坑。當(dāng)渣坑直徑和深度為3 mm以下時(shí)，可用碳弧重熔一下，即可消除;大于3 mm時(shí)，把相應(yīng)大小的粉塊粒放在坑中，再用碳弧重熔。

3、根據(jù)堆焊尺寸，可適當(dāng)將幾塊粉塊順擺，連續(xù)堆焊。

4、如一塊粉塊堆焊寬度不夠，可在前一道堆焊層側(cè)邊再放一塊粉塊，搭接2~3mm再堆焊，注意使搭接處焊層過(guò)渡平滑。

5、一般堆焊一平方米面積用粉塊10~12Kg，每只直徑12mm碳棒可堆焊2 Kg粉塊。

       耐磨合金粉塊的抗裂性與抗磨性都優(yōu)于焊條，主要用于在振動(dòng)疲勞磨損嚴(yán)重零部件上。

 一、合金粉沫耐磨噴涂
合金粉沫直接噴射在螺桿表面及料管內(nèi)孔上，合金深度可達(dá) 2.5mm~5mm以上，合金表面之密度高達(dá)98%~99.5%合金粉沫附著強(qiáng)度超過(guò)10,000psi以上，因此，在高扭力的使用下，可提高耐磨壽命7-8倍。
二、耐磨合金粉塊
耐磨合金粉塊自熔性良好，堆焊的工件無(wú)需除銹，它可堆焊在低、中碳鋼、低合金鋼及鑄鋼件上，也可在高錳鋼和某些灰鑄鐵上堆焊，用于承受低、中等程度沖擊的強(qiáng)磨粒磨損的易損件的制造與修復(fù)，焊后硬度為HRC≥60。.
       它主要用于各種葉片、溜槽耐磨鋼板、擠壓輥輥面、制磚機(jī)絞刀、打泥板等零部件的制造和修復(fù)。堆焊后可提高使用壽命３－８倍。
       用量：堆焊面積為１平方米約需粉塊10kg或稍多一些，每１kg粉塊，堆焊后所獲得的耐磨層的重量為1.5kg左右，是任何耐磨堆焊材料所達(dá)不到的。
二、焊接工藝：
１、手工碳弧焊.
   石墨電極規(guī)格：（碳棒）直流：Φ10×300、Φ12×300、Φ15×300；（碳棒）交流：Φ8×350、Φ10×350；交流弧焊機(jī)（空載電壓≥70Ｖ）。
   焊鉗：采用加長(zhǎng)嘴焊鉗（防人灼傷）堆焊時(shí)，碳棒伸出鉗口100ｍｍ左右；堆焊電流200～300Ａ，堆焊稀釋率50％。
２、用耐磨焊條添加粉塊手工電弧焊，堆焊電流250Ａ～300Ａ..。 ...

       耐磨合金粉塊的抗裂性與抗磨性都優(yōu)于焊條，主要用于在振動(dòng)疲勞磨損嚴(yán)重零部件上。

 一、合金粉沫耐磨噴涂
合金粉沫直接噴射在螺桿表面及料管內(nèi)孔上，合金深度可達(dá) 2.5mm~5mm以上，合金表面之密度高達(dá)98%~99.5%合金粉沫附著強(qiáng)度超過(guò)10,000psi以上，因此，在高扭力的使用下，可提高耐磨壽命7-8倍。
二、耐磨合金粉塊
耐磨合金粉塊自熔性良好，堆焊的工件無(wú)需除銹，它可堆焊在低、中碳鋼、低合金鋼及鑄鋼件上，也可在高錳鋼和某些灰鑄鐵上堆焊，用于承受低、中等程度沖擊的強(qiáng)磨粒磨損的易損件的制造與修復(fù)，焊后硬度為HRC≥60。.
       它主要用于各種葉片、溜槽耐磨鋼板、擠壓輥輥面、制磚機(jī)絞刀、打泥板等零部件的制造和修復(fù)。堆焊后可提高使用壽命３－８倍。
       用量：堆焊面積為１平方米約需粉塊10kg或稍多一些，每１kg粉塊，堆焊后所獲得的耐磨層的重量為1.5kg左右，是任何耐磨堆焊材料所達(dá)不到的。
二、焊接工藝：
１、手工碳弧焊.
   石墨電極規(guī)格：（碳棒）直流：Φ10×300、Φ12×300、Φ15×300；（碳棒）交流：Φ8×350、Φ10×350；交流弧焊機(jī)（空載電壓≥70Ｖ）。
   焊鉗：采用加長(zhǎng)嘴焊鉗（防人灼傷）堆焊時(shí)，碳棒伸出鉗口100ｍｍ左右；堆焊電流200～300Ａ，堆焊稀釋率50％。
２、用耐磨焊條添加粉塊手工電弧焊，堆焊電流250Ａ～300Ａ..。 ...

       耐磨合金粉塊的抗裂性與抗磨性都優(yōu)于焊條，主要用于在振動(dòng)疲勞磨損嚴(yán)重零部件上。
