HastelloyX哈氏合金

美國牌號：HastelloyX/UNS （NO6002）

中國牌號：GH3536/GH536/GH22/GH334/GH739/SG-5
法國牌號：NC22FeD
德國牌號：NiCr22FeMo
英國牌號：Nimonic PE13
HastelloyX 概述

HastelloyX是主要用鉻和鉬固溶強化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養(yǎng)化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強度，冷、熱加工成型性和焊接性能良好。使用于制造航空發(fā)動機的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時工作溫度可達1080℃。供應的主要品種有板材、帶材、管材、棒材、鍛件、環(huán)形件和精密鑄件。
HastelloyX 化學成分

HastelloyX 熱處理制度

板材和管材：1130～1170℃，快速空冷或水冷；棒材和環(huán)形件檢驗試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。
HastelloyX 品種規(guī)格與供應狀態(tài)

供應δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環(huán)形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經(jīng)固溶處理和酸洗后供應，帶材也可呈冷軋狀態(tài)供應；焊絲以硬態(tài)、半硬態(tài)、固熔加酸洗、光亮固溶處理狀態(tài)成盤交貨，也可以直條交貨；棒材和環(huán)形件不經(jīng)熱處理交貨。精密鑄件于鑄造狀態(tài)供應。
HastelloyX 熔煉與鑄造工藝

采用電弧爐加電渣或非真空感應爐加電渣重熔工藝。生產(chǎn)鑄件則采用感應爐重熔母合金后澆注于加熱的模殼內(nèi)，澆注速度以快些為好。
HastelloyX 應用概況與特殊要求

該合金在國外航空發(fā)動機和民用工業(yè)中獲得了極為廣泛的應用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結(jié)構(gòu)等。合金在高溫下長期使用后有一定的時效硬化現(xiàn)象。
HastelloyX 物理及化學性能
HastelloyX 熔化溫度范圍  1295～1381℃

HastelloyX 熱導率

HastelloyX 比熱容

HastelloyX 線膨脹系數(shù)

HastelloyX 合金鑄件的熱擴散率

HastelloyX密度  ρ=8.28g/cm3。

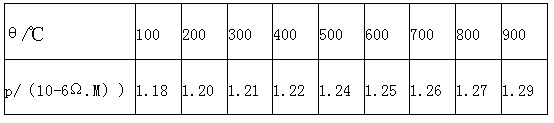

HastelloyX電性能  電阻率

HastelloyX磁性能  合金無磁性

HastelloyX抗氧化性能

HastelloyX力學性能

① δ<0.25mm的帶材的室溫抗拉強度σb≥725MPa,δ5≥25%。

② 精鑄件鑄態(tài)815℃的σb≥240MPa,δ5≥12%。經(jīng)800℃，50h，空冷處理后HRC≤24。
