西門子S7-200 SMART CPU ST60 DC/DC/DC

6ES7288-1ST60-0AA0 SIMATIC S7-200 SMART，CPU ST60， 上，DC/DC/DC， 機載 I/O： 36 個 24V DC 數字輸入；24 DO 24V DC； 電源：直流 20.4-28.8V DC， 程序存儲器/數據存儲器 50 KB

SIEMENS西門子

上海麗丞工業自動化設備有限公司

全新原裝，質量保證，保修一年

銷售及維修西門子各類工控自動化配件;

：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏輯控制模塊 、西門子可編程控制器

西門子樓宇自控

西門子HMI人機界面：觸摸屏

西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70

西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！

概述

日益增長的整個系統可用性的需求要求不斷提高通信系統的可靠性，這意味著要求實施冗余通信。

下文概述了使用容錯通信時必須清楚的基本原理和基本概念。

冗余通信系統

可以通過重復設置組件單元和所有總線組件或使用光纖環來增強通信系統的可用性。

在組件發生故障時，各種監視和同步機制可確保在運行過程中由備用組件接管通信功能。

如果要使用容錯S7連接，冗余通信系統則非常重要。

容錯通信

容錯通信是在容錯S7連接上部署S7通信SFB。

容錯 S7 連接需要冗余通信系統。

冗余節點

冗余節點表示兩個容錯系統之間的通信極其可靠。 由冗余節點表示包含多通道組件的系統。 當節點中的組件故障沒有導致其它節點的可靠性受到損失時，冗余節點是獨立的。

與容錯通信類似，只能容許出現單個錯誤/故障。 如果通信端點之間出現多個錯誤，就無法再保證正常通信。

連接(S7連接)

連接表示用于執行通信服務的兩個通信伙伴的邏輯分配。 每個連接有兩個端點，其中包含用于尋址通信伙伴所需的信息以及用于建立連接的其它屬性。

S7連接是兩個標準CPU之間的通信鏈接，或者是從一個標準CPU到一個容錯系統中的CPU的通信鏈接。

與包含至少兩個部分連接的容錯S7連接相反，S7連接實際上只包含一個連接。 如果該連接發生故障，則通信將終止。

圖片: S7連接的實例

容錯S7連接

要求通信組件具有高可用性(例如，CP和總線)意味著需要在所涉及的系統之間實現冗余通信連接。

與S7連接不同，容錯S7連接至少由兩個下層子連接組成。 從用戶程序、組態和連接診斷的角度來看，具有下層子連接的容錯S7連接只由一個ID來表示(如同標準S7連接)。 根據組態，它最多包含四個子連接，其中始終建立(激活)兩個子連接，以在發生錯誤時保持通信。 子連接的數量取決于可能的備選路徑(請參見下圖)，并且自動確定。 在 S7-H 連接內，組態只使用通過 CP 或集成式 CPU 接口建立的的子連接。

以下示例和 STEP 7 中可能的組態均基于冗余容錯系統最多只有兩個子網和 4 個 CP 這一前提條件。 STEP 7 不支持帶有更多 CP 或網絡的組態。

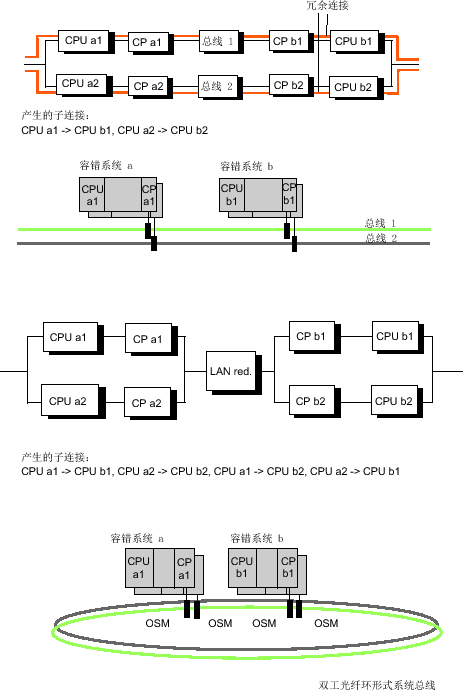

圖片: 根據組態產生的部分連接的數目示例

如果激活的子連接發生故障，則已建立的第二個子連接將自動接管通信。

容錯S7連接的資源要求

容錯 CPU 支持操作 62/46（參見技術規范）條容錯 S7 連接。 每條連接都需要 CPU 上的一個連接資源；子連接不需要任何附加連接資源。 而在 CP 上，每條子連接都需要一個連接資源。
