臥式雙吸中開泵離心泵800S22材質型號參數供應
臥式雙吸中開泵離心泵800S22材質型號參數供應 價格:  元(人民幣) 產地:長沙
最少起訂量:1 發貨地:長沙
上架時間:2021-06-03 10:16:00 瀏覽量:612
長沙東方工業泵廠
經營模式:生產加工 公司類型:私營獨資企業
所屬行業:中開泵 主要客戶:礦山、石油、化工、電力、建筑、冶金、紡織、城市給排水、水利等
  在線咨詢 跟我QQ洽談

聯系方式

聯系人:李經理 (小姐) 手機:13755154094
電話: 傳真:
郵箱:475946464@qq.com 地址:長沙市雨花區機電市場B區

詳細介紹

臥式雙吸中開泵離心泵800S22材質型號參數供應

 概述
  S型系單級雙吸水平中開式離心泵,適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體,被輸送的介質溫度為0℃~80℃。允許進口壓力0.6mpa。

  參數范圍
  流量:72~100800m3/h
  揚程:11~140m

  s型號說明
  300s-19a
  300-吸入口徑300mm
  s-單級雙吸水平中開式離心泵
  19-設計點揚程
  a-表示葉輪外徑變化,a、b、c……依次類推

  結構型式

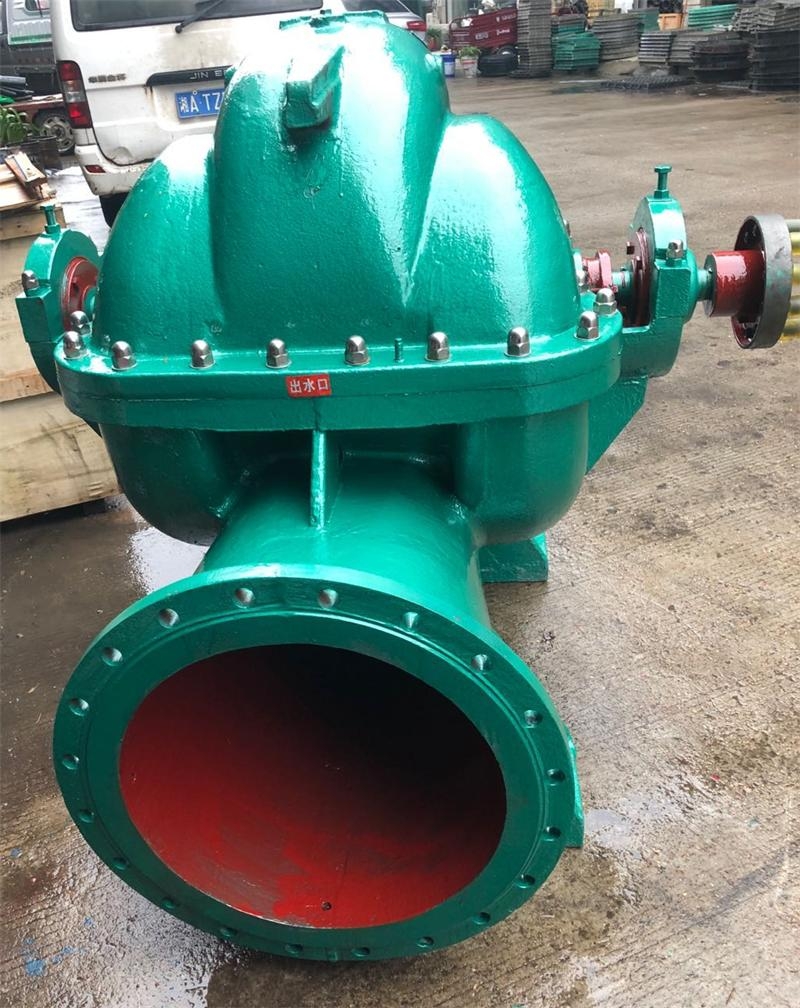

  泵為臥式安裝,泵殼于軸心線水平分開,上部為泵蓋,下部為泵體,吸入口和吐出口均在泵軸線下方的泵體上,其中心線與軸線垂直,檢修時不需拆卸進水和出水管路,即可揭開泵蓋,取出轉子部件。軸封可采用軟填料密封和機械密封。

  旋轉方向
  從電機端向泵看,泵為逆時針方向旋轉,即吸入口在左,吐出口在右;型泵為順時針方向旋轉,即吸入口在左右,吐出口在左。也可根據用戶要求將驅動端移到泵的另一端,此時,轉向和吸入、吐出口方向均與上述相反。

  主要零部件材質
  泵的過流部件材質均為鑄鐵,如用戶需要,葉輪也可用鑄鋼和黃銅制造,但須在訂貨合同上注明。

  成套范圍
  成套供應泵、電機、聯軸器。泵吸入口徑≤200mm配公用底座,其余不配底座。

  訂貨時請注明主要零件材質,若對泵、電機有特殊要求,可與本公司協商有關技術要求。



 結構說明

 S型泵的吸入口與吐出口均在水泵軸心線的下方,與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去,水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

 泵的主要零件有;泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為 碳鋼外,其余主零件由鑄鐵、鑄鋼、不銹鋼制成。

 泵體與泵蓋構成葉輪的工作室,在進出法蘭上,裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部,裝有放水的管螺紋孔。

 經過靜平衡檢驗的葉輪,用軸套和兩邊的軸套螺母固定在軸上,其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。

 泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端,用黃油潤滑。

 雙吸密封環用以減少水泵壓力室的水漏回吸水室。

 泵通過彈性聯軸器由電動機直接傳動,必要時亦可用內燃機傳動。

 軸封為軟填料密封(根據需要也可裝機密封)。為了防止空氣進入泵內和冷卻潤滑密封腔,在填料之間裝填料環,水泵工作時少量高壓水,通過泵蓋中開面上的梯形凹槽流入填料腔,起水封作用。



型號 流量                        Q 揚程            H  轉速      N 軸功率          Pa 配帶電動機 效率           η 必需汽蝕余量 葉輪名義直徑 泵口徑
功率 型號 進口 出口
m3/h L/S m r/min kW kW % m mm mm mm
800S22 4320 1200 25 742 358.7 450 Y5004-8 82 7 640 800 600
5500 1527.8 22 370.2 89
6840 1800 19 385.4 86
800S22J 3000 833.3 16 590 163.4 250 Y500-10* 80 5 640 800 600
4400 1222 14 190.6 88
5040 1400 12.5 201.8 85
800S22A 3960 1100 19 742 246.9 315 Y5001-8 83 7 570 800 600
4830 1341.7 17 254.1 88
5500 1527.8 15 261.2 86
800S22JA 2800 777.8 13 590 123.9 185 Y355L-10 80 5 570 800 600
3870 1070 11 133.3 87
4500 1250 9.5 138.6 84
800S24 5250 1458 27.5 742 479 630 Y5601-8 82 9 658 800 700
7000 1944 24 506 90
8400 2333.3 20 532 86
800S24J 4170 1158.3 17.4 590 244 315 Y5004-10 81 6 658 800 700
5600 1555.6 15 260 88
6700 1861.1 12.5 272 84
800S24A 4840 1344.4 23.6 742 382 500 Y5005-8 81.5 9 610 800 700
6250 1736.1 21 406 88
7740 2150 17.2 429 84.5
800S24JA 3850 1069.4 15 590 194 280 Y5003-10 81 6 658 800 700
5000 1388.9 13 203 87
6150 1708.3 11 219 84
800S32 4320 1200 35 742 502.2 630 Y5601-8 82 7 710 800 600
5500 1527.8 32 538.5 89
6480 1800 29 588.2 87
