最近中文字幕完整版免费,又粗又硬又大又爽免费视频播放,一本色道久久东京热,伊人久久精品中文字幕,亚洲一卡2卡3卡4卡乱码

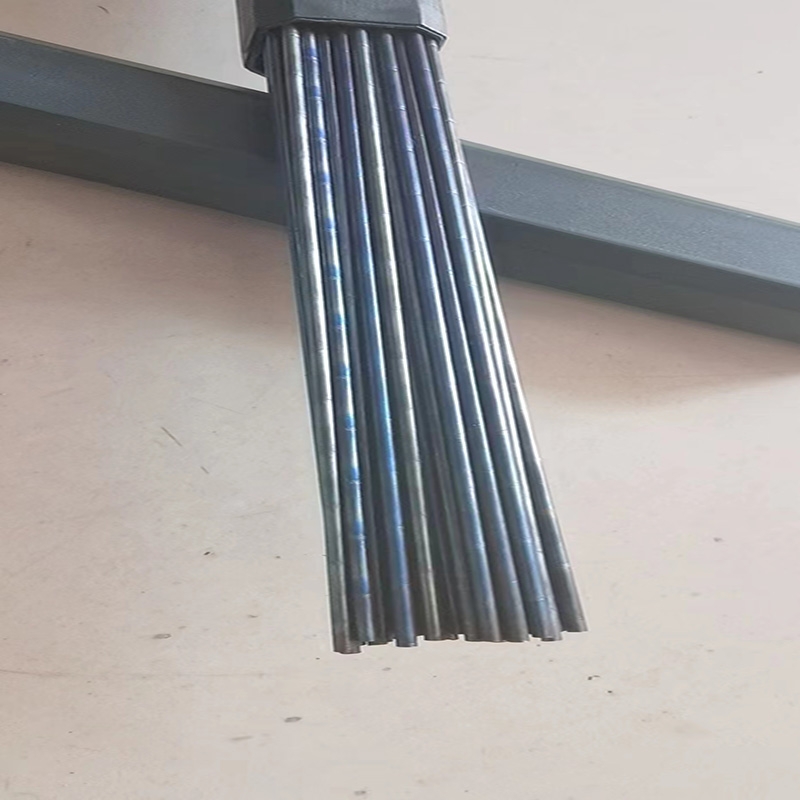

HS114鈷基堆焊焊絲 相當(dāng)AWSRCoCr-C

主要化學(xué)成分/%

C2.4-3.0  Mn≤1.0  Si≤2.0  Cr27-33  W11-14  Fe≤2.0  Co余量

堆焊層硬度HRC：≥52

主要特征及用途：

高碳Co-Cr-W合金堆焊焊絲，耐磨性、耐蝕性好。但抗沖擊韌度差。主要用于牙輪鉆頭軸承、鍋爐旋轉(zhuǎn)葉片等磨損部件的堆焊

HS113Ni鈷基堆焊焊絲

主要化學(xué)成分/%

C1.5-2.0  Si0.9-1.3  Cr24-27  W11.5-13  Fe0.85-1.35  Ni21-24  Co余量

堆焊層硬度HRC：37-40

主要特征及用途：

    該焊絲適當(dāng)降低了含碳量，加入了較多的Ni及Fe等合金元素，從而提高了堆焊層的韌性和綜合機(jī)械性能。主要用于耐氣蝕、耐腐蝕性能要求較高的內(nèi)燃機(jī)氣門、排氣閥的堆焊

HS115鈷基合金堆焊焊絲 相當(dāng)AWSRCoCr-E

主要化學(xué)成分/%

C1.5-3.5  Cr25-29  Mo5.0-6.0  Ni1.75-3.25  Co余量

堆焊層硬度HRC：≥27

主要特征及用途：

該焊絲是用鉬強(qiáng)化的低碳鈷鉻合金，在室溫下硬度較低，但冷作后硬度有所提高。堆焊層具有良好的男耐高溫腐蝕，耐沖擊能和良好的高溫強(qiáng)度

HS116鈷基合金堆焊焊絲   相當(dāng)AWSRCoCr-C

主要化學(xué)成分/%

C0.7-1.2  Cr30.0-34.0  W12.5-15.5  Si≤1.0  Mn≤0.5  Fe≤1.0  Co余量

堆焊層硬度HRC：46-50

主要特征及用途：

有較高的耐磨損性和高溫強(qiáng)度，但韌性較差，在耐硫酸、磷酸、硝酸等工況條件下呈優(yōu)良的耐腐蝕性。主要用于銅基及鋁基合金的熱壓模等堆焊

HS117鈷基合金堆焊焊絲

主要化學(xué)成分/%

C2.30-2.65  Cr31.0-34.0  W16.0-18.0  Ni≤3.0  Si≤1.0  Mn≤0.5  Co余量

堆焊層硬度HRC：≥53

主要特征及用途：

    有較強(qiáng)的耐磨料磨損及耐腐蝕性能，在800℃高溫也能保持這些特性。用于泵的套筒和旋轉(zhuǎn)密封環(huán)等磨損面的堆焊

 HS113G鈷基堆焊焊絲

主要化學(xué)成分/%

C3.2-3.55  Mn≤1.0  Si0.5-1.1  Cr24-28 W12-16  Fe≤2.5  Co余量

堆焊層硬度HRC：≥54

主要特征及用途：

    堆焊層具有優(yōu)良的耐磨料磨損和耐熱、耐腐蝕性能，至800℃的高溫也能保持這些特性，單沖擊韌性較差，對(duì)堆焊層溫度較敏感。金相組織為共晶體和粗大復(fù)合碳化物。主要用于泵的套筒和旋轉(zhuǎn)密封環(huán)、磨損面板、軸承套筒、高溫?zé)彳堓�、油田鉆頭等堆焊

 HS112鈷基堆焊焊絲  相當(dāng)AWSRCoCr-B

主要化學(xué)成分/%

C1.2-1.7  Mn≤1.0  Si0.4-2.0  Cr26-32  W7.0-9.5  Fe≤2.0  Co余量

堆焊層硬度HRC：45-50

主要特征及用途：

HS112鈷基堆焊焊絲，在Co-Cr-W堆焊合金中具有中等硬度，耐磨性比HS111好，但塑性稍差，具有良好的耐蝕、耐熱及耐磨性能，在650℃左右高溫下仍能保持這些特性。主要用于高溫、高壓閥門、內(nèi)燃機(jī)閥、高壓泵軸套和內(nèi)襯套筒、熱軋輥孔型等堆焊

HS111鈷基堆焊焊絲 相當(dāng)AWSRCoCr-A

主要化學(xué)成分/%

C0.9-1.4  Mn≤1.0  Si0.4-2.0  Cr26-32  W3.5-6.0  Fe≤2.0  Co余量

堆焊層硬度HRC：40-45

主要特征及用途：

HS111鈷基堆焊焊絲是Co-Cr-W堆焊合金中C及W含量很低、韌性很好的一種。能承受冷熱條件下的沖擊，產(chǎn)生裂紋的傾向小，具有良好的耐蝕、耐熱和耐磨性能。主要用于要求在高溫工作時(shí)能保持良好的耐磨性及耐蝕性，如高溫、高壓閥門、熱剪切刀刃、熱鍛模等
