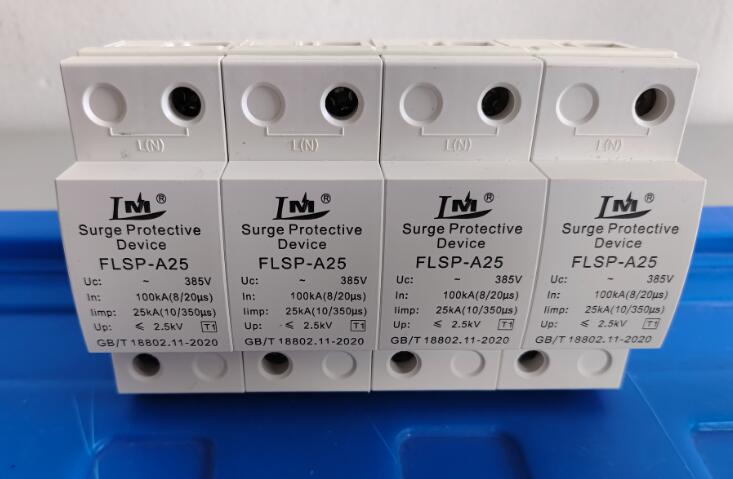

iimp15KAuc380v接線圖浪涌保護器

一、產品介紹
   FLSP系列低壓浪涌保護器根據保護對象不同可分為GSPD低壓電源浪涌保護器,GSPC RS485接口保護模塊,GSPE RJ45以太網接口保護模塊,GSPT RJ11音頻接口保護模塊,其中GSPD低壓電源浪涌保護器適用于交流50HZ/60HZ,額定工作電壓220V/380V的TT,TN-S,TN-C,IT等供電系統及工廠低壓動力和控制系統,該系列產品可以在最短時間（納秒級）內將被保護線路接入等電位系統中,使設備各端口等電位,同時釋放在電路上因雷電感應而產生的大量脈沖電流,將其短路泄放到大地,降低設備各端口的電位差,可以極其有效地抑制由間接雷電和直接雷電引起的感應過電壓及系統操作過電壓,保護設備安全,保障系統的正常運行。產品主要適用于住宅,第三產業及工礦企業等領域,并符合：GB18802,1-2002,IEC61643-1,1998,GB-50057-2000《建筑物防雷設計規范》標準。系列浪涌保護器采用先進的低溫焊接生產工藝,內置故障永久斷開裝置,具有極高的安全可靠性。當保護器遭受到大電流沖擊破壞時,能夠迅速分離脫扣,斷開與電源的連接,避免芯片過熱而引起的故障。
◆浪涌識別技術在模塊內裝入識別開關,此開關可以識別浪涌,正常工作時處于常開狀態,僅在出現浪涌的時候5ns閉合。此開關可以防止漏流延緩元件老化,提高產品壽命。
二。部分參數
型號 標稱通流容量（kA） 最大通流容量（kA） 工作電壓（V） 最大持續工作電壓Uc（V） 響應時間＜ 保護水平Up（kV）＜ 連接方式 外形尺寸
FLSP-/4AC200 100 200 380 420/385 25 3.0 壓線端子 90*68*144
FLSP-/4AC160 80 160 2.7
FLSP-/4AC120 60 120 2.5
FLSP-/4AC100 50 100 2.3
FLSP-/4AC80 40 80 2.0
PT-MⅡ/4AC60 30 60 385 1.8 90*68*108
PT-MⅢ/4AC40 20 40 1.5 90*65*72

三、功能和應用領域
    電涌保護器GT-D20是依據IEC61643和GB18802的要求而設計,適合48-62Hz的低壓供電系統,為限壓型電涌保護器,該產品顯著特點是輸出殘壓低,響應時間快,特別當雷擊電涌通過保護器后,后續電流不會出現。當該防雷器因雷擊產生過熱,過流,擊穿失效時,內置失效脫扣裝置能自動將其從電網脫離。該產品經測試符合IEC61643-1和GB18802.1的要求。該產品等級為D級。GT-D20適用于建筑物內敏感電子設備的感應雷防護,可作為建筑物內的第三級電源線路電涌保護器,安裝于建筑物內LPZ 2與LPZ 3區交界處之分層配電柜內。涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞。
浪涌保護器的類型和結構按不同的用途有所不同，但它至少應包含一個非線性電壓限制元件。用于浪涌保護器的基本元器件有：放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。
如果您覺得“浪涌保護器組合”描述資料不夠齊全，請聯系我們獲取詳細資料。
