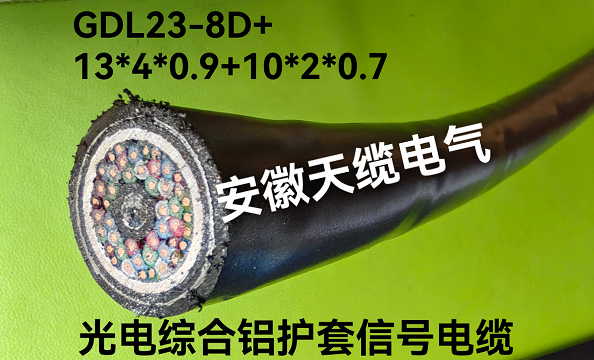

光電綜合纜 GDL23-1000-8D9.5/125(204/3025)B+13x4x0.9+10x2x0.7 （皖特纜品牌）

光電綜合電纜GDL23-8D10/125 (204)B+13*4*0.9+10*2*0.7安徽天纜電氣有限公司供應

1、安徽天纜電氣有限公司（皖特纜品牌）概述

光電綜合纜集電源和數據傳輸為一體。主要使用在通信基站和通信大樓里,滿足通信系統中數據與電源傳輸技術的要求,實現了“電源、通信數據”一纜可達。它的創造性在于:一是光電綜合性能,把光通信的特長和電源傳輸兩大功能進行有機組合;二是電單元和光纖單元相互獨立,可獨立使用;三是由于采用光纖來傳輸信號數據,避免了受到外部和內部的干擾;四是采用阻水結構層,增強了阻水性能;五是采用光電綜合,節省了光、電源的原材料。數字信號光電綜合纜也可滿足鐵路信號控制和光通信要求是一種新型傳輸綜合媒介。實現了同纜不同頻的信息傳輸和長途及區間通信。

2、產品型號、名稱
GDL23:鋼帶鎧裝長途通信光電綜合纜
GDL33:鋼絲鎧裝長途通信光電綜合纜

3、產品規格
光纖數為:2D4D8D12D24D48D
電單元為:7組14組17組19組

4、安徽天纜電氣有限公司產品標準
光電綜合纜按企業標準TL/Q168-2016《光電綜合電纜》的要求設計和制造。

5、產品典型結構示意圖如下:

1光纖  2 加強芯  3填充  4光單元包帶 5四線組  6成纜包帶 7鋁套  8內襯   9襯層  10鎧裝  11外護套

文章標簽:通信電纜   通訊電纜   光電綜合纜技術咨詢:郭中清  。

當前位置:首頁 > 電線電纜 > 通信電纜 > 通信電纜 > 光電綜合纜/安徽天纜電氣有限公司供應

一、前言
根據中長期鐵路網規劃,到2020年,我國鐵路營業里程將達到12萬公里以上。其中,新建高速鐵路將達到1.6萬公里以上;加上其他新建鐵路和既有線提速線路,我國鐵路快速客運網將達到5萬公里以上,連接所有省會城市和50萬人口以上城市,覆蓋90%以上人口。新一輪鐵路建設采購的興起,為鐵路信號電纜生產企業提供了難得的市場機遇。
鐵路數字信號電纜使用于鐵路信號自動閉塞系統、車站電碼化、計算機連鎖、微機監測、調度集中、調度監督、大功率電動轉轍機等有關信號設備和控制裝置之間傳輸控制信息、監測信息和電能傳輸。而鐵路長途對稱通信電纜主要用于鐵路長途或區間通信,可在電氣化鐵路區段、電力牽引供電系統或強電干擾條件下正常使用。鐵路信號電纜或長途對稱通信電纜結構使用內屏蔽、鋁護套和鋼帶鎧裝等多種屏蔽層,根本目的是通過降低屏蔽系數達到減少回路間的相互干擾和外部電磁干擾之目的,而光纖具有衰減小、抗電磁干擾能力強的先天優勢,有助于降低線路運營成本,提高產品性能,鐵路長途對稱通信電纜正逐步被光纜或光電綜合纜所替代。

二、結構設計
本文以GDL23 20B1+7×4×0.9+9×2×0.7:7組銅芯皮-泡-皮物理發泡絕緣、20芯B類光纖、鋁護套雙鋼帶鎧裝聚乙烯外護套長途對稱通信光電綜合為例進行分析:
1、皮泡皮絕緣線芯設計
絕緣線芯采用了皮-泡-皮物理發泡絕緣層,與傳統的化學發泡相比,提高了絕緣線芯的防潮性能、耐老化性能和機械強度。
根據鐵標TB1478-83工作電容要求,四線組0.9mm≤27nF/km;對絞組0.7mm標準值44 nF/km,值≤50nF/km。工作電容公式:
式中a—回路兩導線中心間距;四線組:對絞組=2*d1
d—導線直徑;d1 —絕緣外徑;λ—總的絞入率;
—組合絕緣介質的等效相對介電常數;
—由于接地金屬護層和鄰近導線產生影響而引用的修正系數;
四線組:(2)
對絞組: (3)
其中k為壓緊系數,取值0.94-0.96。
計算:
(4)
絕緣層綜合介電常數:
(5)
式中:S1—內皮面積;內皮介電常數;
Se—發泡面積;發泡介電常數;
S2—外皮面積;外皮介電常數;
對于皮泡皮絕緣線芯,內皮厚度為0.02mm;外皮為提高絕緣抗壓縮性能,厚度為0.10mm,均為固定值;故: (6)
(7)
(8)
發泡層介電常數:

 (9)
P—發泡度,取59%
—發泡料介電常數
將公式(2)和(4)帶進(1)中,公式(1)中只有一個變量為d1,運用excel表單變量求解可求出線芯外徑,表1為線芯結構尺寸:

表1

對絞組:銅線直徑:0.7mm;絕緣外徑1.4mm。

2、松套管
由于有9個對絞組和7個四線組,將其中2個對絞組與松套管一起絞合,根據用戶要求10芯/管,20芯光纖共需2個松套管。由于對絞組外徑∮2.8mm已經確定,為保持纜芯圓整松套管外徑也應為∮2.8mm。松套管參數:外徑2.8mm;壁厚0.45mm;余長0.3-0.8‰。
3、中心加強件
考慮到中心加強件外均絞合2個對絞組,由于制造缺陷,絕緣單線可能存在針孔等缺陷,如果中心加強采用磷化鋼絲金屬加強件,有可能導致對絞組絕緣出現問題。為此將中心加強件設計為FRP。FRP參數:理論外徑:∮1.2mm,實際外徑∮1.4mm(考慮庫存情況)。
4、填充繩
中心加強件外第2絞層如圖1所示為2根松套管和2個對絞組,為使纜芯圓整,需用填充繩填充�？紤]到對絞組特點采用聚丙烯填充繩(主要用于電力電纜的填充),PP填充繩柔軟,比重低、介電常數低,能使纜芯更加圓整,同時適當增加絞層外徑。PP填充繩參數:型號規格90mm(膜寬90±5mm,膜厚0.10±0.05mm)。
5、光單元成纜
2根松套管和2個對絞組采用光纜常規的SZ絞形式,圖譜排列如圖1所示。設備采用光纜1+12SZ成纜機,絞合節距為200mm,扎紗節距40mm,過線模8.0mm。絞合節距選擇不考慮機械性能特別是拉伸性能要求,而考慮鐵路信號電纜成纜機中心層放線為被動放線的實際情況,需要光單元承受張力而不影響光纖性能指標。光單元外不需繞包或縱包聚酯帶。
6、7組四線組成纜
采用鐵路信號電纜JC-630/12+16型成纜機生產,外繞包三層聚酯帶,成纜節距480mm。F46-H3-2Q FF4P21H3-2Q FF4P21H3-2航空航天用含氟聚合物絕緣電線電纜
